-
玻纖增強(qiáng)尼龍、剛性好、較強(qiáng)的低溫沖擊性能（ BG2I） -
玻纖增強(qiáng)尼龍、剛性好、較強(qiáng)的低溫沖擊性能（ BG2I）
- 產(chǎn)品牌號(hào)BG2I
- 產(chǎn)品等級(jí)注塑級(jí)
- 特別性能玻璃纖維增強(qiáng)，使材料具備有一定的剛性，其中含有的優(yōu)秀接枝物又保障了材料具備較強(qiáng)的低溫沖擊性能
- 主要應(yīng)用運(yùn)動(dòng)器材，運(yùn)動(dòng)鞋底，儲(chǔ)油罐等。
玻璃纖維增強(qiáng)，使材料具備有一定的剛性，其中含有的優(yōu)秀接枝物又保障了材料具備較強(qiáng)的低溫沖擊性能
JULONG PLASTICS 產(chǎn)品應(yīng)用手冊(cè)
樹脂 BG2I
Wondel Resin
產(chǎn)品定義：PA6+10％GF
產(chǎn)品等級(jí)：注塑級(jí)
產(chǎn)品特點(diǎn)：10%玻璃纖維增強(qiáng)，使材料具備有一定的剛性，其中含有的優(yōu)秀接枝物又保障了材料具備較強(qiáng)的低溫沖擊性能。

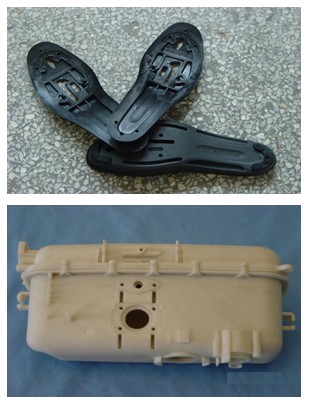

主要用途：運(yùn)動(dòng)器材，運(yùn)動(dòng)鞋底，儲(chǔ)油罐等。
產(chǎn)品資料下載：
BG2I.doc
典型注塑工藝：
物料干燥要求 | 鼓風(fēng)烘箱: 90～100℃ 4小時(shí) 料斗式熱風(fēng)循環(huán)90～100℃ 2小時(shí) 真空烘箱100℃ 4小時(shí) |
注塑工藝要求 | |
注塑溫度 | 入料段：225～240℃ 中間段：250～265℃ 射嘴段：250～270℃ |
注塑壓力 | 50～100MPa |
保壓壓力 | 30～70 Mpa |
模具溫度 | 60～90℃ |
背壓 | 0～5Mpa |
后處理 | 必要時(shí)在油或石蠟中退火，退火溫度應(yīng)高于使用溫度10～20℃，時(shí)間按厚度不同約需10～60min的退火后應(yīng)緩慢冷卻。 |
附注 | 以上成型工藝視注塑機(jī)鎖模壓力、容量、模具設(shè)計(jì)、制品大小、形狀等條件有所不同，僅供參考。一般建議厚制件采用較低的注射溫度、較大的注射壓力，適當(dāng)延長(zhǎng)保壓時(shí)間和冷卻時(shí)間；大而薄的制件采用較高的注射溫度，適當(dāng)加快注射速度，縮短成型周期。 |
產(chǎn)品性能參數(shù) Wondel? BG2I
項(xiàng)目 | 測(cè)試標(biāo)準(zhǔn) | 測(cè)試參數(shù) | 典型性能 | 單位 |
機(jī)械性能 拉伸強(qiáng)度 拉伸模量 斷裂伸長(zhǎng)率 彎曲強(qiáng)度
彎曲模量 懸臂量缺口沖擊強(qiáng)度
簡(jiǎn)支梁無(wú)缺口沖擊強(qiáng)度 洛氏硬度 熱性能 熱變形溫度
維卡軟化點(diǎn) 熔點(diǎn) 相對(duì)溫度指數(shù)
物理性能 密度 灼燒殘余 吸水率 熔體流動(dòng)速率 模塑收縮率
電性能 表面電阻率 體積電阻率 介電強(qiáng)度 漏電起痕指數(shù) 阻燃性能 UL垂直燃燒試驗(yàn)
UL水平燃燒實(shí)驗(yàn) 氧指數(shù) |
ISO 527 ISO 527 ISO 527 ISO 178
ISO 178 ISO 180
ISO179 ISO2239/2
ISO75
ISO306 ISO3416 UL746B
ISO1183 ISO1172 ISO62 IS01133 GB/T15585
IEC 60093 IEC 60093 IEC 60243 IEC112
UL-94
UL-94 ISO4589 |
I型樣條，50mm/min I型樣條，1mm/min I型樣條，50mm/min，標(biāo)距50mm 23℃，20mm/min -20℃，20mm/min 23℃，2mm/min 23℃ -20℃ 23℃ 6mm，R標(biāo)尺
0．45MPa，3.2mm,100mm跨距 1．80MPa，3.2mm,100mm跨距
熱性能 機(jī)械性能
620℃
275 ℃，2.16 Kg 平行方向 垂直方向
3mm
3．2mm 1．6mm |
90 - 6 130 - 3300 13 - 85 118
190 130 - 220 - -
1.17 10 5 15 0.4 0.8
1013 1015 20 500
- - HB - |
MPa MPa % MPa MPa MPa KJ/m2 KJ/m2 KJ/m2 HHR
℃ ℃ ℃ ℃ ℃ ℃
g/cm3 % % g/10min % %
? ?·cm KV/mm V
級(jí) 級(jí) 級(jí) % |
